[반도체기초 #4]전류를 한 방향으로만! PN 접합 다이오드의 원리

인사이트저널맨 2026. 6. 4. 18:06
반응형

💡 PN 접합 다이오드의 원리

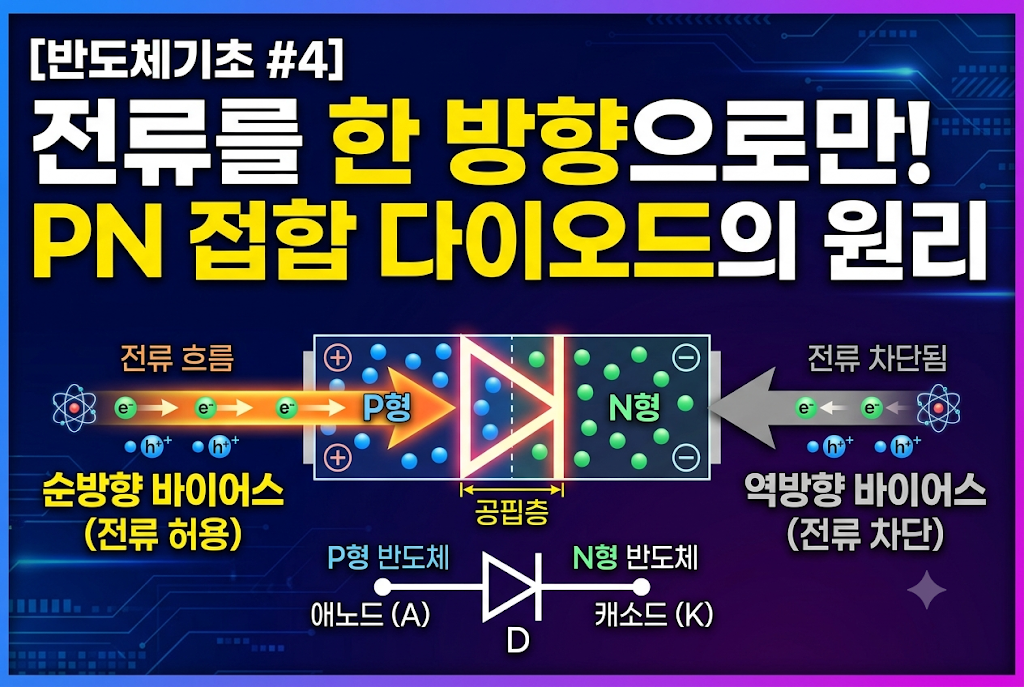

전류를 한 방향으로만! PN 접합 다이오드의 원리(이미지 출처 : 나노 바나나 생성)

📌 핵심 요약

반도체의 핵심 소자인 '다이오드'는 전류를 한쪽 방향으로만 흐르게 만드는 일종의 '전기 체크밸브'입니다. P형과 N형 반도체가 만나는 PN 접합에서 발생하는 공핍층의 원리를 통해, 전기가 어떻게 일방통행을 하는지, 그리고 우리 일상 속 전자기기에서 다이오드가 어떤 중요한 역할을 수행하고 있는지 쉽고 명쾌하게 설명해 드립니다.

🚀 도입부: 왜 전기는 '일방통행'이 필요할까?

우리가 사용하는 대부분의 가전제품은 220V 교류(AC) 전원을 공급받지만, 내부 회로는 직류(DC)로 작동합니다. 이때 교류의 물결치는 전류를 한 방향으로 바로잡아주는 '정류' 과정이 필수적인데, 이 역할을 수행하는 것이 바로 반도체의 꽃이라 불리는 'PN 접합 다이오드'입니다. 단순히 전류를 흐르게 하는 것이 아니라, 필요에 따라 흐름을 막기도 하고 통과시키기도 하는 이 스마트한 소자의 원리를 알면 현대 반도체 기술의 근간이 보입니다.

1️⃣ 반도체의 시작: PN 접합이란 무엇인가?

1-1. P형과 N형의 운명적인 만남

P형 반도체는 양전하를 띠는 '정공(Hole)'이 많고, N형 반도체는 음전하를 띠는 '전자(Electron)'가 풍부합니다. 이 둘을 맞붙이면 경계면에서 서로 끌어당기는 현상이 발생합니다. 마치 자석의 N극과 S극이 붙으려는 성질과 비슷하게, 전자와 정공이 서로 이동하며 결합하려는 힘이 작동하게 됩니다.

1-2. 공핍층(Depletion Layer)의 생성 원리

전자와 정공이 경계면에서 결합하고 나면, 전하를 운반할 수 있는 캐리어가 사라진 빈 공간이 생깁니다. 이를 '공핍층'이라 부릅니다. 이 공핍층은 일종의 '전기적 장벽' 역할을 하여 추가적인 전류 흐름을 방해하게 됩니다. 이 장벽을 어떻게 다루느냐가 바로 다이오드 작동 원리의 핵심이며, 전압의 방향에 따라 이 장벽이 두꺼워지거나 얇아지며 전류의 흐름을 결정짓습니다.



2️⃣ 순방향 바이어스: 전기가 흐르는 순간

2-1. 장벽을 낮추는 마법의 전압

순방향 전압을 걸어준다는 것은, P형에는 (+)극을, N형에는 (-)극을 연결하는 것을 말합니다. 이렇게 하면 (+)극이 정공을, (-)극이 전자를 밀어내며 경계면으로 강력하게 밀어붙입니다. 이 과정에서 두꺼웠던 공핍층이 좁아지며 전하들이 쉽게 이동할 수 있는 통로가 열리게 되고, 드디어 전류가 흐르기 시작합니다.

2-2. 임계 전압(Threshold Voltage)의 중요성

순방향으로 전기를 건다고 해서 바로 전류가 흐르는 것은 아닙니다. 다이오드마다 고유한 '문턱 전압'이 존재합니다. 실리콘 다이오드의 경우 보통 0.7V 정도의 전압이 걸려야 비로소 공핍층이 충분히 얇아져 전류가 원활하게 흐릅니다. 이 임계치를 넘어서는 순간부터 다이오드는 저항이 거의 없는 도선과 같은 상태가 되어 전기를 마음껏 흘려보내게 됩니다.

3️⃣ 역방향 바이어스: 전기를 철저히 막는 철벽

3-1. 공핍층이 넓어지는 역방향의 원리

반대로 P형에 (-)극을, N형에 (+)극을 연결하면 어떻게 될까요? 전자와 정공이 전극 쪽으로 끌려가면서 경계면인 공핍층에서 더욱 멀어집니다. 이로 인해 공핍층은 순방향일 때보다 훨씬 두꺼워집니다. 이 넓은 공핍층은 전자가 건너갈 수 없는 거대한 벽이 되어, 사실상 전류가 전혀 흐르지 못하게 차단하는 역할을 합니다.

3-2. 누설 전류와 항복 현상의 이해

이상적으로는 전류가 전혀 흐르지 않아야 하지만, 실제로는 극히 미세한 '역방향 포화 전류'가 흐릅니다. 하지만 너무 높은 역방향 전압을 가하면, 다이오드의 구조가 파괴되면서 갑자기 전류가 솟구치는 '항복 현상(Breakdown)'이 발생합니다. 이는 다이오드 보호를 위해 반드시 피해야 할 영역이며, 설계 시 다이오드의 내압을 고려하는 것이 매우 중요한 이유이기도 합니다.



4️⃣ 다이오드의 다양한 변신: 특수 다이오드

4-1. 빛을 내는 LED의 원리

다이오드의 핵심 원리를 활용해 빛을 만드는 것이 바로 LED입니다. 순방향 전압이 걸려 전자와 정공이 결합할 때, 그 에너지 차이만큼 빛을 방출하는 성질을 이용합니다. 전구보다 효율이 압도적으로 높고 수명이 길어 현대 디스플레이 산업의 혁명을 가져온 주인공입니다. 에너지 밴드 갭을 조절하여 다양한 색상의 빛을 만들어낼 수 있는 것이 기술의 핵심입니다.

4-2. 전압을 일정하게 유지하는 제너 다이오드

제너 다이오드는 역방향 항복 현상을 오히려 활용하도록 설계된 소자입니다. 일정 전압 이상이 되면 전류를 급격히 흘려보내어 회로에 공급되는 전압을 일정하게 유지합니다. 전자 회로에서 과전압으로부터 정밀 부품을 보호하거나, 전압 레귤레이터 역할을 수행할 때 없어서는 안 될 필수적인 안정 장치로 널리 사용되고 있습니다.

5️⃣ 일상 속 다이오드의 활약상

5-1. 정류 회로: 교류를 직류로 변환

가정용 전기인 교류(AC)를 우리가 사용하는 스마트폰이나 노트북의 직류(DC)로 바꾸는 과정에서 다이오드 브릿지 회로가 사용됩니다. 4개의 다이오드를 사용하여 전류의 방향을 한쪽으로만 몰아주는 과정을 거치면, 불규칙하게 진동하는 교류 전기가 일정한 직류 전기로 거듭납니다. 이 과정 없이는 모든 전자제품의 배터리 충전 자체가 불가능합니다.

5-2. 회로 보호 및 신호 처리

다이오드는 회로 내에서 전기가 역류하여 부품이 타버리는 것을 막는 '안전 요원' 역할을 합니다. 또한 라디오 신호 수신 시 특정 주파수만을 골라내는 검파기 역할을 하거나, 논리 회로에서 신호의 흐름을 제어하는 등 수많은 곳에서 감초처럼 활약하고 있습니다. 작지만 매우 강력한 전기적 필터인 셈입니다.

일상 속 다이오드의 활약상(이미지 출처 : 나노 바나나 생성)

6️⃣ PN 접합 다이오드 핵심 정리

구분 특징 원리
순방향 전류 흐름 (ON) 공핍층 축소로 전하 이동
역방향 전류 차단 (OFF) 공핍층 확대로 전류 흐름 방해
문턱 전압 동작 시작점 실리콘 기준 약 0.7V
항복 전압 한계점 구조 파괴 및 과전류 발생

🏁 마무리: 현대 문명을 지탱하는 작은 거인

지금까지 다이오드의 기초적인 원리부터 우리 일상에서의 활용까지 살펴보았습니다. PN 접합이라는 단순한 구조가 어떻게 전기의 흐름을 통제하고, 오늘날의 복잡한 전자 시대를 가능하게 만들었는지 이해하셨나요? 반도체는 어렵고 복잡한 이론의 결정체 같지만, 사실 이렇게 논리적이고 명확한 원리에서 시작됩니다. 이 작은 소자 하나가 모여 슈퍼컴퓨터가 되고, 스마트폰이 됩니다. 오늘 배운 다이오드의 일방통행 원리는 앞으로 이어질 트랜지스터 등 더 복잡한 반도체 소자를 이해하는 가장 중요한 디딤돌이 될 것입니다. 다음 편에서는 이 다이오드를 두 개 붙여 만든, 반도체의 꽃인 '트랜지스터'에 대해 더욱 깊이 있게 다뤄보겠습니다.

❓ FAQ (자주 묻는 질문)

Q1. 다이오드가 고장 났는지 어떻게 알 수 있나요?
멀티미터의 '다이오드 테스트' 기능을 사용하면 됩니다. 순방향일 때는 전압이 측정되고, 역방향일 때는 'OL(Open Loop)'이 뜨면 정상입니다.

Q2. 모든 다이오드의 문턱 전압은 0.7V인가요?
아닙니다. 실리콘은 약 0.7V이지만, 게르마늄은 0.3V, LED나 쇼트키 다이오드는 재료에 따라 1.5V~3V까지 다양합니다.

Q3. 다이오드에 너무 큰 전류가 흐르면 어떻게 되나요?
과도한 전류는 다이오드 내부의 열을 급격히 상승시켜 접합부가 녹아버리는 '열 폭주' 현상을 일으킵니다.
