[반도체기초 #3] 기초 동작원리 : 불순물의 마법, P형과 N형 반도체의 특징

💡 불순물의 마법, P형과 N형 반도체의 특징

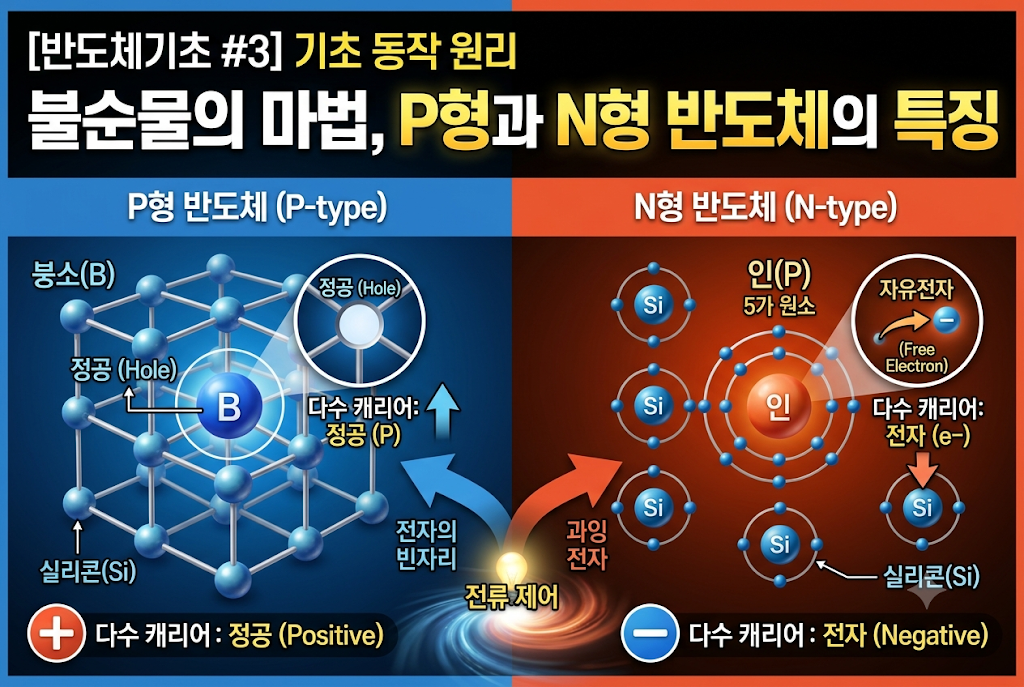

불순물의 마법, P형과 N형 반도체의 특징(이미지 출처 : 나노 바나나 생성)

📌 핵심 요약

반도체의 핵심은 '도핑'입니다. 순수한 실리콘에 불순물을 섞어 전기적 특성을 조절하는 기술이죠. 양공을 생성하는 P형과 자유전자를 생성하는 N형 반도체는 현대 전자공학의 근간을 이룹니다. 이들이 만나 형성하는 PN 접합은 다이오드와 트랜지스터의 필수 요소로, 전자 기기의 두뇌 역할을 수행하는 반도체의 마법을 완성합니다.

🚀 도입부: 왜 순수한 실리콘만으로는 부족할까요?

전자기기의 핵심인 반도체는 그 이름 그대로 도체와 부도체의 중간 성질을 가집니다. 순수한 실리콘(Si)은 상온에서 전기가 잘 흐르지 않는 부도체와 비슷합니다. 하지만 인류는 여기에 '불순물'을 아주 미세하게 첨가하는 도핑(Doping) 공정을 통해 전기가 흐르는 길을 열었습니다. 마치 마법처럼 전류를 자유자재로 제어할 수 있게 된 것이죠. 이번 편에서는 반도체 성능을 결정짓는 핵심 열쇠인 P형과 N형 반도체의 구조와 작동 원리를 아주 쉽게 파헤쳐 보겠습니다.

1️⃣ 반도체의 시작, 도핑(Doping)이란 무엇인가? 🧪

서브 1-1: 도핑의 필수 조건과 정밀한 제어

도핑은 순수 실리콘 격자 구조에 13족이나 15족 원소를 의도적으로 주입하는 공정입니다. 이는 단순히 불순물을 섞는 것이 아니라, 실리콘 원자 수백만 개당 한 개꼴로 매우 정밀하게 원자를 치환하는 고도의 공학 기술입니다. 도핑 농도에 따라 반도체의 전기 전도도가 극적으로 변하며, 이 과정을 통해 원하는 전류 흐름을 유도할 수 있습니다. 반도체 제조 공정에서 가장 핵심이 되는 이유가 바로 여기에 있습니다.

서브 1-2: 왜 13족과 15족 원소인가?

실리콘은 최외각 전자가 4개인 14족 원소입니다. 이들은 주변 실리콘 원자와 공유 결합을 이루어 안정적인 구조를 갖죠. 여기서 전자가 3개인 13족(붕소 등)을 넣으면 전자가 하나 부족한 '빈자리'가 생기고, 전자가 5개인 15족(인, 비소 등)을 넣으면 전자 하나가 남게 됩니다. 이 작은 차이가 바로 P형과 N형이라는 극명하게 다른 성질을 만들어내는 마법의 시작점입니다.

---

---

2️⃣ 전자가 풍부한 N형 반도체 (Negative) ⚡

서브 2-1: 15족 원소와 자유전자의 생성

N형 반도체는 실리콘에 최외각 전자 5개인 15족 원소(인, 비소 등)를 첨가합니다. 이 불순물 원자는 실리콘과 결합하고도 남는 전자 하나를 가지게 되는데, 이 전자는 특정 결합에 묶이지 않고 반도체 내부를 자유롭게 돌아다닐 수 있게 됩니다. 이를 '자유전자'라고 부릅니다. N형 반도체에서는 이 자유전자가 전류를 흐르게 하는 주요한 운반체(캐리어) 역할을 합니다.

서브 2-2: 왜 'Negative'라고 부를까요?

전자는 음(-)의 전하를 띠고 있습니다. N형 반도체는 자유전자가 많아져 전체적으로 음전하를 운반할 수 있는 능력이 극대화되기 때문에 'Negative'의 약자를 따서 N형이라고 부릅니다. 외부에서 전압을 걸어주면, 이 수많은 자유전자가 전압의 흐름을 따라 이동하며 전류를 발생시킵니다. 전자기기 회로에서 신호를 증폭하거나 스위치 역할을 할 때 N형은 없어서는 안 될 핵심 요소입니다.

3️⃣ 양공이 주인인 P형 반도체 (Positive) 🕳️

서브 3-1: 13족 원소와 양공(Hole)의 탄생

P형 반도체는 반대로 최외각 전자 3개인 13족 원소(붕소 등)를 첨가합니다. 실리콘과 결합하려니 전자가 하나 부족해지죠. 이 빈자리를 우리는 '양공(Hole)'이라고 부릅니다. 양공은 전자가 빠져나간 구멍과 같습니다. 흥미로운 점은 주변의 전자가 이 구멍을 채우러 이동하면, 원래 전자가 있던 자리가 다시 양공이 된다는 점입니다. 결과적으로 양공이 마치 플러스(+) 전하를 가진 입자처럼 이동하게 됩니다.

서브 3-2: 양공의 흐름은 곧 전류의 흐름

양공은 실제로 움직이는 입자는 아니지만, 전자의 이동으로 인해 마치 양전하가 흐르는 것과 같은 효과를 냅니다. P형 반도체에서 이 양공은 매우 활발한 캐리어 역할을 합니다. 외부 전압이 가해지면 전자들은 양공을 채우기 위해 쉼 없이 움직이고, 이 연속적인 움직임이 곧 전류가 되어 흐릅니다. 전하가 부족한 자리가 역설적으로 전기를 흐르게 만드는 원리입니다.

---

---

4️⃣ PN 접합의 마법, 다이오드의 작동 원리 🔄

서브 4-1: P형과 N형이 만나면 무슨 일이 생길까?

P형과 N형 반도체를 딱 붙여놓으면 접합부(Junction)가 생깁니다. N형의 자유전자와 P형의 양공이 접합부 근처에서 서로 결합하며 '공핍층'이라는 전류가 흐르지 않는 영역을 만듭니다. 하지만 외부에 전압을 어떻게 걸어주느냐에 따라 이 벽을 넘을 수도, 혹은 더 굳게 닫을 수도 있습니다. 이것이 바로 한 방향으로만 전기를 흐르게 하는 '다이오드'의 원리입니다.

서브 4-2: 정류 작용의 핵심

순방향 전압을 걸어주면 전자는 N형에서 P형으로, 양공은 P형에서 N형으로 밀려나며 전류가 흐릅니다. 반면 역방향을 걸면 전하들이 접합부에서 멀어져 전류를 차단하죠. 현대의 모든 충전기와 전원 장치는 이 PN 접합의 정류 작용 덕분에 교류를 직류로 바꾸어 우리가 사용하는 기기에 전력을 공급합니다.

5️⃣ 반도체 성능을 결정하는 불순물의 농도 📈

서브 5-1: 도핑 농도 조절의 정밀함

불순물을 얼마나 넣느냐는 반도체의 성능을 결정짓는 핵심 변수입니다. 농도가 높을수록 전하 운반자가 많아져 전기가 잘 통하지만, 너무 높으면 오히려 효율이 떨어질 수 있습니다. 그래서 공학자들은 나노미터 단위의 정밀한 설계로 도핑 농도를 최적화합니다. 이는 단순히 전도율을 높이는 것을 넘어, 반도체 칩 전체의 발열 제어와 속도를 결정짓는 매우 중요한 단계입니다.

서브 5-2: 고도화된 공정 기술의 진화

최근에는 더 미세하고 효율적인 반도체를 만들기 위해 다양한 원자 층 증착(ALD) 기술과 이온 주입법이 발전하고 있습니다. 이제는 단순히 P형, N형을 구분하는 것을 넘어, 3차원 구조의 핀펫(FinFET)이나 게이트 올 어라운드(GAA) 구조로 도핑 위치를 정밀하게 제어합니다. 이러한 기술의 발전이 우리가 사용하는 스마트폰의 비약적인 성능 향상을 뒷받침하고 있습니다.

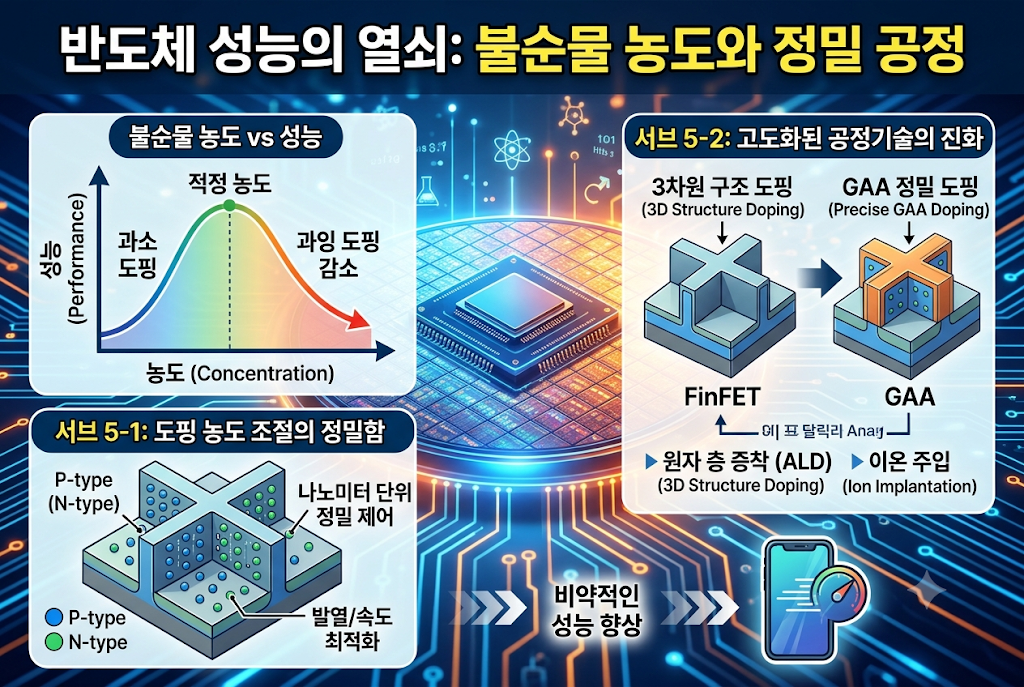

반도체 성능을 결정하는 불순물의 농도(이미지 출처 : 나노 바나나 생성)

6️⃣ P형/N형 반도체 한눈에 비교하기 📊

비교 항목	N형 반도체	P형 반도체
첨가 원소	15족	13족
주요 운반체	자유전자	양공

📝 요약 및 마무리

지금까지 P형과 N형 반도체의 탄생 배경과 그 마법 같은 원리에 대해 알아보았습니다. 순수한 실리콘에 작은 불순물을 더하는 것만으로 전기를 조절하고, 이를 조합하여 현대의 복잡한 연산 장치를 만드는 기술은 실로 경이롭습니다. 우리가 매일 사용하는 스마트폰과 컴퓨터는 모두 이 작은 반도체들이 쉼 없이 신호를 주고받은 결과물입니다. 앞으로 이어질 4편에서는 이들이 모여 어떻게 '트랜지스터'라는 위대한 발명품이 되는지 다루어 보겠습니다.

❓ 자주 묻는 질문 (FAQ)

Q1: 도핑을 너무 많이 하면 어떻게 되나요?
A1: 불순물이 너무 많으면 격자 구조가 깨져 오히려 성능이 저하됩니다. 최적 비율 유지가 핵심입니다.

Q2: 왜 P형과 N형을 접합해야 하나요?
A2: 스위칭과 정류라는 특별한 기능을 수행하기 위해서입니다.

Q3: 양공은 실제로 존재하는 입자인가요?
A3: 전자가 비어있는 상태를 표현하는 개념적 입자입니다.
